TOPOLOGI JARINGAN

TOPOLOGI JARINGAN KOMPUTER

Pengertian Topologi Jaringan Komputer adalah suatu cara atau konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi. Dan setiapmacam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data, biaya pembuatan, serta kemudahan dalam proses maintenance nya. Dan juga setiap jenis topologi jaringan komputermemiliki kelebihan serta kekurangannya masing-masing.

Berikut macam-macam topologi jaringan computer beserta kelebihan dan kekurangannya :

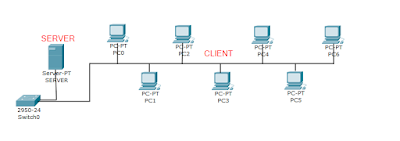

1.      Topologi Bus



Topologi ini merupakan topologi yang paling awal digunakan untuk menghubungkan komputer. Media transmisi yang digunakan pada topologi ini hanya menggunakan satu kabel panjang dengan dilengkapi beberapa terminal, dan pada akhir kabel tersebut harus diakhiri oleh satu terminator. Kabel coaxial lah yang menjadi media transmisi pada topologi ini. Meskipun terlihat simple, namun topologi bus sudah sangat jarang digunakan dalam membangun sistem jaringan. Hal ini mungkin dikarenakan beberapa kekurangan yang diantaranya kemungkinan terjadinya tabrakan aliran data, dan juga jika pada salah satu perangkat terjadi keslahan maka jaringan tersebut langsung down.

Kelebihan Topologi Bus :

• Biaya instalasi yang bisa dibilang sangat murah karena tidak terlalu banyak penggunaan kabel.
• Penambahan client/ workstation baru bisa dilakukan dengan mudah dan cepat.
• Topologi yang sangat sederhana dan tidak terlalu rumit sehingga mudah di aplikasikan

Kekurangan Topologi Bus :

·         Jika tterdapat salah satu kabel pada topologi jaringan bus ini putus atau bermasalah, hal tersebut dapat mengganggu komputer workstation/ client yang lain.

·         Proses sending (mengirim) dan receiving (menerima) data kurang efisien, biasanya sering terjadi tabrakan data pada topologi ini.

·         Topologi ini juga dapat dikategorikan sangat jadul dan sulit dikembangkan, sebab sudah jarang kita temui lagi saat ini

2.      Topolgi Ring / Cincin



Sesuai namanya, pada topologi ini setiap komputer yang yang tersusun berbentuk cincin atau ring. Data token diberikan untuk memberikan izinuntuk setiap komputer agar dapat berkomunikasi. Dimana setiap node yang tersusun berkomunikasi dengan formasi melingkar membentuk ring,. Dengan kata lain setiap komputer saling terhubung antar dua komputer lainnya.

Kelebihan Topologi Ring :

·         Memiliki performa yang lebih baik daripada topologi bus.

·         Mudah diimplementasikan.

·         Konfigurasi ulang dan instalasi perangkat baru bisa dibilang cukup mudah.

·         Biaya instalasi cukup murah

Kekurangan Topologi Ring :

·         Kinerja komunikasi dalam topologi ini dinilai dari jumlah/ banyaknya titik atau node.

·         Troubleshooting bisa dibilang cukup rumit.

·         Jika salah satu koneksi putus, maka koneksi yang lain juga ikut putus.

·         Pada topologi ini biasnaya terjadi collision (tabrakan data).

3.      Topolgi Star / Bintang

Pada topolgi ini, setiap komputer saling terhubung sedemkian rupa sehingga membentuk bintang, dimana setiap perangkat saling terhubung mengelilingi hub/switch sebagai consentrator nya. Topologi ini adalah yang paling sering digunakan pada jaringan LAN (local Area Network). Topologi ini sering digunakan di rumah, kantor, sekolah, lab komputer, dan lain sebagainya. semua komputer yang terhubung pada topologi star memerlukan hub, switch, ataupun router dengan media transmisinya adalah kabel UTP / STP.

Kelebihan Topologi Star :

·         Apabila salah satu komputer mengalami masalah, jaringan pada topologi ini tetap berjalan dan tidak mempengaruhi komputer yang lain.

·         Bersifat fleksibel

·         Tingkat keamanan bisa dibilang cukup baik daripada topologi bus.

·         Kemudahan deteksi masalah cukup mudah jika terjadi kerusakan pada jaringan.

·         Topologi ini umumnya sangat banyak dipergunakan saat ini

Kekurangan Topologi Star :

·         Jika switch/ hub yang notabenya sebagai titik pusat mengalami masalah, maka seluruh komputer yang terhubung pada topologi ini juga akan mengalami masalah atau koneksi terputus.

·         Cukup membutuhkan banyak kabel, jadi biaya yang dikeluarkan bisa dibilang cukup mahal.

·         Jaringan sangat tergantung pada terminal pusat.

4.      Topologi Mesh / Jala



pada topologi ini setiap komputer saling terhubung satu sama lain. Dengan kata lain setiap komputer dapat langsung berkomunikasi dengan komputer lainnya. Akibatnya, untuk menerapkan topologi ini, setiap komputer harus memiliki banyak interface agar bisa terhubung dengan komputer-komputer lain.

Kelebihan Topologi Mesh :

·         Jalur pengiriman data yang digunakan sangat banyak, jadi tidak perlu khawatir akan adanya tabrakan data (collision).

·         Besar bandwidth yang cukup lebar.

·         Keamanan pada topologi ini bisa dibilang sangat baik.

Kekurangan Topologi Mesh :

·         Proses instalasi jaringan pada topologi ini sangatlah rumit.

·         Membutuhkan banyak kabel.

·         Memakan biaya instalasi yang sangat mahal, dikarenakan membutuhkan banyak kabel.

5.      Topologi Tree / Pohon

Topolohi ini bisa juga disebut sebagai penggabungan dari topologi star dan topologi bus. Topologi ini biasa juga disebut sebagai topologi bertingkat, dan sangat cocok untuk diterapkan di kantor-kantor yang bertingkat. Topologi jaringan komputer Type Tree ini paling ideal  digunakan pada sistem jaringan komputer. Pada jaringan Tree, terdapat beberapa tingkatan simpul atau node. Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengontrol simpul dibawah tingktannya. Kombinasi topologi ini mendukung masa depan upgrade dari jaringan komputer, jauh lebih baik daripada bus atau star.

Kelebihan Topologi Tree

·         Susunan data terpusat secara hirarki, hal tersebut membuat alur manajemen data pada topologi ini lebih baik dan mudah.

·         Lebih Mudah dikembangkan sehingga dapat gampang di aplikasikan.

Kekurangan Topologi Tree

·         Apabila pada titik komputer yang menduduki tingkatan tertinggi mengalami masalah, maka secara otomatis pada komputer yang terdapat dibawahnya juga ikut bermasalah

·         Kinerja jaringan pada topologi ini terbilang lambat dibandingkan topologi yang lain.

·         Menggunakan banyak kabel dan kabel terbawah (backbone) merupakan pusat dari jenis topologi jaringan ini.

6.      Topologi Linier (Topologi Runtut)



Topologi ini bisa juga disebut sebagai topologi bus beruntut, tata letak dan jenis ini adalah tata letak umum. Satu kabel utama menghubungkan tiap titik koneksi komputer yang terhubung ke konektor yang disebut Connector-T dan pada akhirnya harus diakhiri dengan terminator. Konektor BNC digunakan berjenis British Naval Connector: Konektor Maritime Inggris, sebenarnya BNC nama konektor bukan nama kabel, kabel yang digunakan adalah RG 58 (thinnet kabel coaxial).

Unutk cara Pemasangan topologi bus beruntut ini sangat sederhana dan murah tetapi hanya bisa terdiri dari 5-7 komputer saja.

Konektor kabel BNC digunakan untuk menghubungkan kabel ke konektor-T.

Konektor -T BNC digunakan untuk menghubungkan kabel ke komputer.

Konektor BNC tabung (konektor barrel BNC) digunakan untuk menghubungkan dua kabel BNC.

BNC terminator digunakan ntuk menandai akhir dari topologi bus.

Keuntungan

Kelebihan Topologi Linier

·         Mudah untuk dikembangkan.

·         Tidak terlalu banyak penggunaan kabel dalam membangun jenis topologi ini.

·         Titik kendali tidak berada di jaringan pusat.

·         Tata letak pada rangkaian topologi ini bisa dibilang  cukup sederhana.

Kekurangan Topologi Linier

·         Kepadatan lalu lintas yang bisa dibilang cukup sangat tinggi.

·         Keamanan data kurang terjamin dengan baik.

7.      Topologi hybrid



Topologi hybrid merupakan jenis topologi dari beberapa gabungan topologi lainya. sehingga ketika beberapa jenis topologi tersebut tergabung menjadi satu maka dapat dapat disebut topologi hybrid.

Kelebihan Topologi Hybrid

·         Freksibel

·         Penambahan koneksi lainnya sangatlah mudah.

Kekurangan Topologi Hybrid

·         Pengelolaan pada jaringan ini sangatlah sulit.

·         Biaya pembangunan pada topologi ini juga terbilang mahal.

·         Instalasi dan konfigurasi jaringan pada topologi ini bisa dibilang cukup rumit, karena terdapat topologi yang berbeda-beda.

8.      Topologi Peer to Peer



Topologi peer to peer merupakan topologi yang sangat sederhana dikarenakan hanya menggunakan 2 buah komputer saja untuk saling terhubung dan bertukar data. Pada topologi ini biasanya menggunakan satu kabel jenis cross yang menghubungkan antar komputer untuk proses pertukaran data. masing-masing komputer pada topologi jaringan ini dapat dijadikan server dan clientnya.

Kelebihan Topologi Peer to Peer

·         Biaya yang dibutuhkan sangat murah.

·         Masing-masing komputer dapat berperan sebagai client maupun server.

·         Mudah dalam instalasinya.

Kekurangan Topologi Peer to Peer

·         Keamanan pada topologi jenis ini bisa dibilang sangat rentan.

·         Hanya bisa digunakan 2 komputer saja.

·         Sistem keamanan di konfigurasi oleh masing-masing pengguna.

·         Troubleshooting jaringan bisa dibilang rumit.

9.      Topologi Hirarki



Bentuk dari jenis topologi ini mirip seperti pohon bercabang dari komputer host  yang di hubungkan ke switch dengan simpul lain atau node secara bertahap, posisi komputer yang lebih tinggi berfungsi sebagai pengetur kerja pada komputer di bawahnya, topologi ini biasanya digunakan oleh perusahaan-perusahaan besar atau organisasi besar yang memiliki beberapa cabang lokal untuk pertukaran data dari pusat kemudian didistribusikan ke cabang atau sebaliknya.

Kelebihan

·         Sentralisasi data hirarkis sehingga pengelolaan data yang lebih baik dan lebih mudah

·         Controlled; Mudah berkembang menjadi jaringan yang lebih luas.

Kekurangan

·         Komputer bawahnya tidak bisa dioprasikan jika kabel pada komputer tingkat atas terputus

·         Mungkin ada tabrakan berkas (tabrakan)

10.                Topologi Broadcast

PENGERTIAN

·         Secara sederhana dapat digambarkan yaitu suatu host yang mengirimkan data kepada seluruh host lain pada media jaringan.
